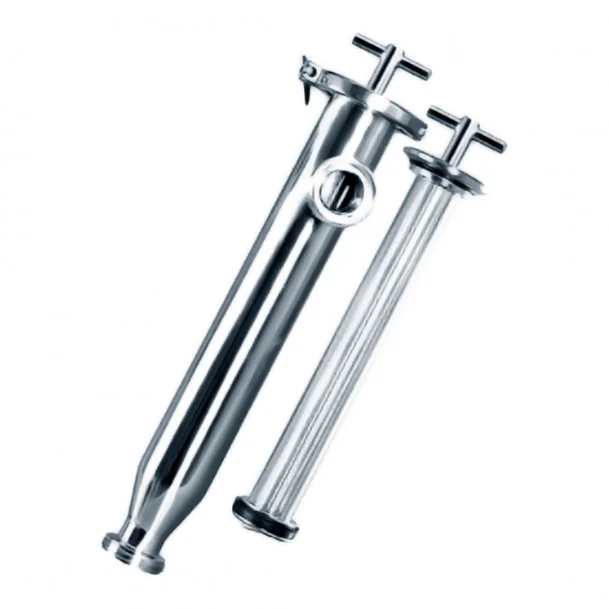

Трубчатые угловые фильтры

Трубчатые угловые фильтры относятся к категории важнейших составляющих, входящих в перечень комплексного промышленного оборудования. Для элементов, осуществляющих ловлю грязи и механических частиц в рабочей среде, характерна конструктивная простота, монтажная легкость, гибкость, компактность, экономичность.

Основные характеристики

Функциональность и характеристики угловых фильтров:

1. Назначение деталей заключается в удалении мусора, присутствующего в транспортируемом потоке жидкости и накоплении его в сборнике, который утилизируется при снятии глухого фланца.
2. Фильтры дополнительно выполняют защитную роль, оберегая насосное оборудование, приборы и насосы от поломок, обусловленных попаданием в них шлама, размер которых ограничен значением в 100 мкм. Так называемые «грязевики» устанавливаются в основном в отопительных и трубопроводных системах.
3. Элемент выполнен в виде трубки с металлической сеткой с ответвлением для резервуара, накапливающего мусор. В угловых моделях сборный элемент располагается под углом к трубе, в линейных – строго перпендикулярно.
4. Наполненность сетки грязью определяется по изменению напора рабочего потока. Для точной диагностики рекомендуется установить перед и после фильтра 2 манометра. Если разность давления превысит 0,5 амт, то это говорит о необходимости очистки фильтра.

Эксплуатация:

1. Промывка мусоросборника осуществляется несколько раз в год. Операция заключается в снятии запирающей заглушки, которая выполняется с помощью соответствующего инструмента.
2. Некоторые импортные модели оснащены штуцером, шланг от которого идет в канализацию. Он обеспечивает доступ к резервуару без манипуляций с заглушкой. Некоторые варианты предусматривают автоматическую промывку по определенному графику.
3. Параметры сетки и соединительного участка фильтра должны быть идентичными диаметру трубы. Фильтр монтируется трубкой вниз. При установке фильтрующего элемента направление потока должно совпадать со стрелками в виде вектора тока, нанесенными на корпусе специальными маркерами.
4. Перед участком с грязевиком обычно монтируется обратный вентиль, облегчающий очистку мусора, ток жидкости в противоположном направлении пресекает обратный клапан. За самим фильтром ставится редукционный вентиль, обеспечивающий необходимое давление в сети. Ключевая роль в очистке отводится сетке, которая чаще всего выполняется из нержавеющей стали и тщательно закрепляется внутри конструкции. Чем меньше параметры ее ячеек, тем больше будет скапливаться грязи в резервуаре.
5. Шарнирный зажим без использования инструментов осуществляется в случае, если номинальный размер не превышает значение ДУ 100. При диаметре изделий в пределах ДУ 123-150 монтаж производится с помощью шлицевой гайки по стандарту DIN 11851.

Преимущества

Изделия разных типоразмеров, например, DN 25-40, DN 80-100, DN 50-65 оснащены нержавеющими фильтроэлементами из стали AISI 316, обладающими повышенной прочностью. Пропускная способность фильтров варьируется от 2,0 до 0,05 мм.

В числе достоинств угловых моделей находится:

• доступная цена;
• прочность;
• легкость замены элементов в случае их выхода из строя;
• наличие корпуса из нержавейки AISI 304, соответствующей стандарту DIN 118151, позволяет использовать фильтр в разных областях, в частности, в пищевой промышленности;
• возможность подгонки фильтра к системе за счет замены щелевой трубы.

Применение

Грязевые фильтры используются преимущественно в промышленных сетях для грубой очистки рабочей среды. В квартирах их присутствие не имеет смысла. Например, фильтры сетчатые из латуни (БАЗ Ду32 А50 1 ¼) используются для предварительной очистки потоков.

Их корпус выполнен из латуни ЛС 59-1 , соответствующей ГОСТ 15527-2004, сетка – из нержавеющего сплава 12Х18Н10Т, отвечающая ГОСТ 5632-72. Деталь выдерживает давление в 2,5 Мпа и функционирует при температуре от +1 до +150 °С, обеспечивая тонкость фильтрации до 500 мкм.

Выбор модели зависит от требований к качеству поставляемой воды.
